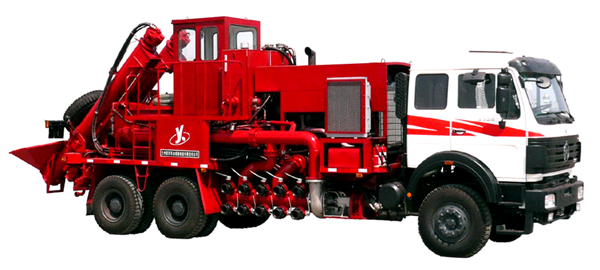

LTJ5231THS210型混砂车


一、 设备主要性能参数

1、 总体性能参数

最大排量:12m3/min/1800rPm(清水性能)

 最大排出压力: 0.5MPa(Misson泵最高扬程175英尺)

最大输砂量:3.5m3/min

最大砂比:45%(体积比)

车装外形尺寸(长×宽×高):约10800×2500×4000mm

设备总重:约22580kg

2、 载重汽车

型号:北方奔驰 ND1256B50J载重底盘汽车(长室、国III)

驱动形式:6×4

轴距:5050+1450

发动机型号:WP10.290型直列水冷增压中冷柴油机

3、 台上发动机

型号:Volvo TAD1242VE

额定输出功率:383kw(520HP)

额定转速:1800r/min

4、 分动箱(驱动液压件,以供台上的马达使用)

额定输入功率:500 kw

5、 清水泵与砂泵(进口件)

清水泵与砂泵为同一型号离心泵

型号:MISSION  10″×8″×14″

最大排量:12m3/min/(1800 r/min)(清水性能)

额定排压:0.5MPa

6、混合罐

形式:立式圆锥夹套罐,水力+机械搅拌

容积:1.5m3

7、螺旋输砂器

形式:双筒螺旋输砂器,整体升降,独立开分(最大开分角70°)

最大输砂量:3.5m2/min

输砂绞龙转速:0~400r/min

8、 液体添加剂泵(2组)

液添泵:B300C耐腐齿轮泵

排量:0~250L/min

压力:1.2MPa

转速: 0~1000r/min

9、管路系统

双吸双排结构(两侧各6吸4排),可实现单侧或双侧同时吸入及排出。

10、液压系统

本系统主要元件采用Bosch-Rexroth、Sauer-danfoss、Sai等品牌产品,元件性能可靠、操作控制方便准确。能准确控制输砂绞龙、搅拌器、液添泵的速度和转向以保证压裂施工的质量。开式负载系统所有执行机构均通过电控多路阀块进行比例调速及换向控制。
