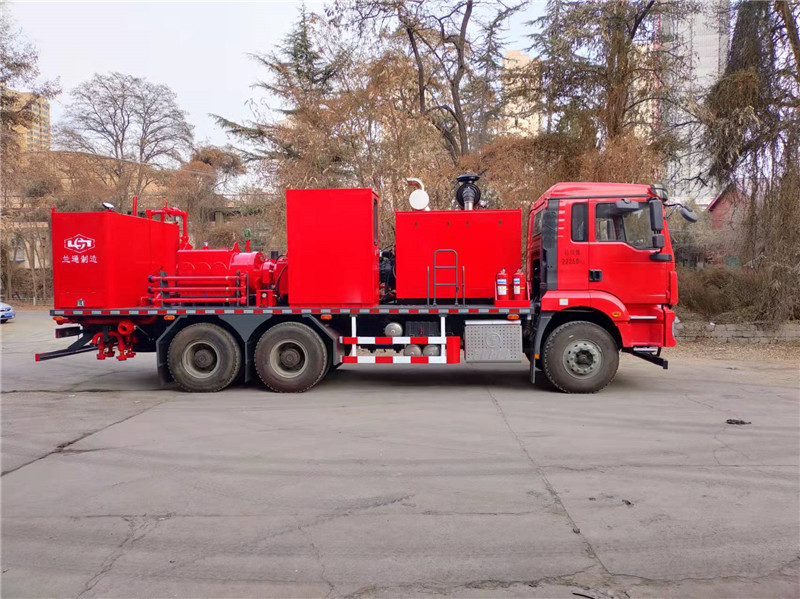

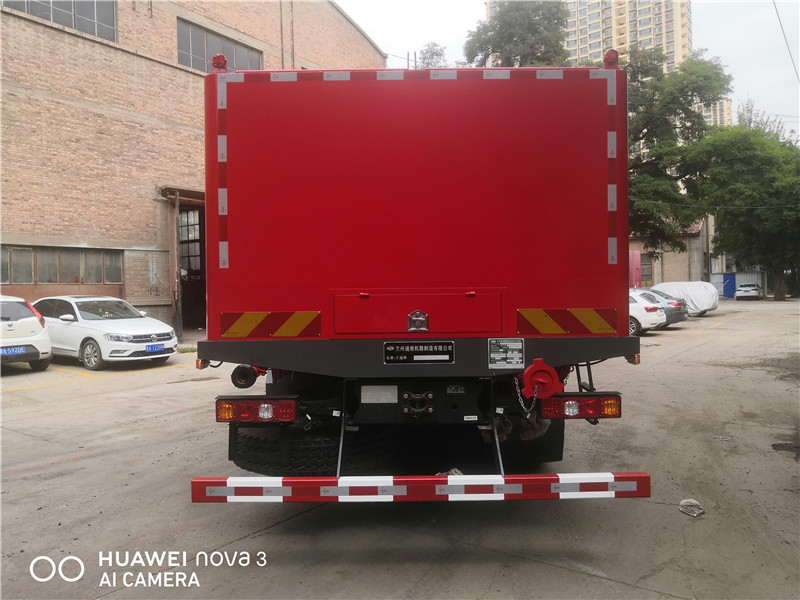

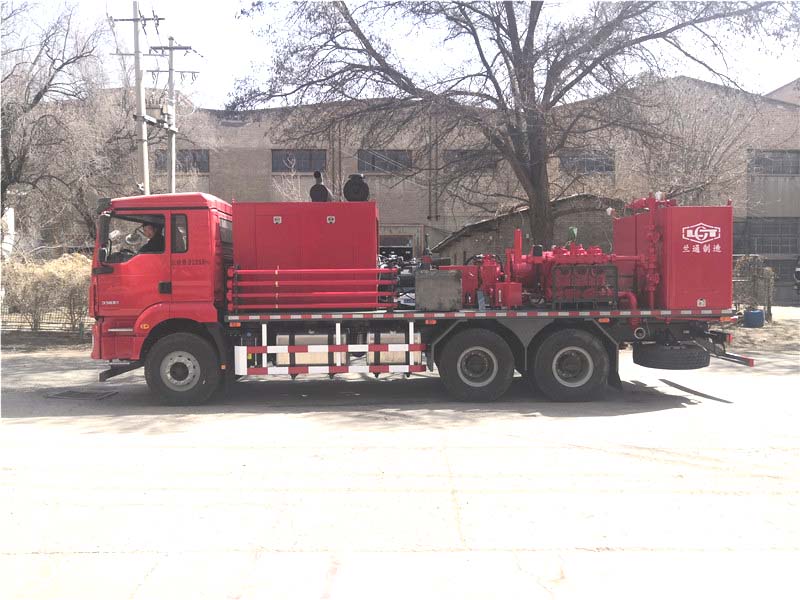

LTJ5228TYL70型压裂车

主要产品配置与参数

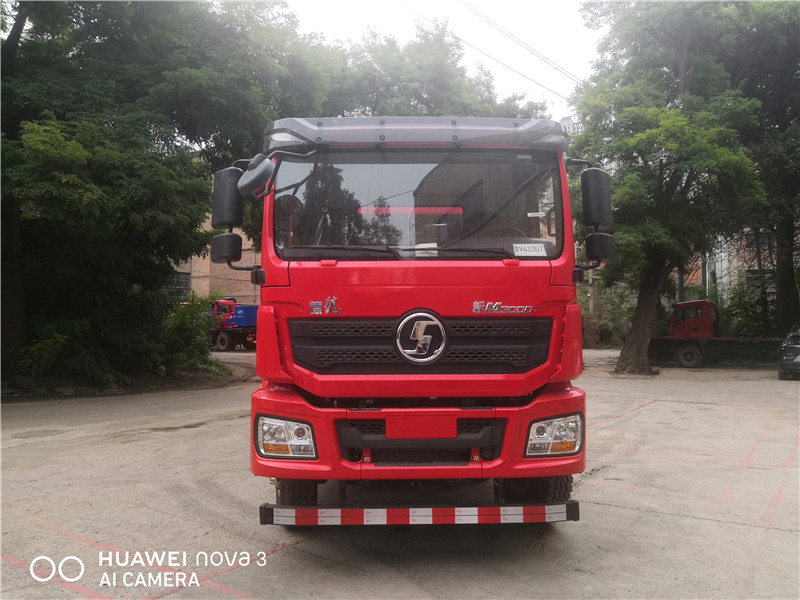

1、运载汽车

型号：陕汽德龙SX1259MC41/ 6×4

发动机型号：WP9H.336E62（国六排放）

发动机功率：336HP

轴距：4375+1400 mm

2、台上发动机：

型号：潍柴WP13G530E310柴油机

功率：530HP

转速：2100r/min

3、变速箱

型号：HW25712XS

最大输入功率：469 /2600 (kw/rpm)

最大输入扭矩：2500N·

挡位	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅹ	Ⅺ	Ⅻ
速比	14.941	11.611	8.70	6.762	5.515	4.318	3.46	2.689	2.081	1.618	1.277	1.00

4、三轴箱

形式：二级常啮展开式斜圆柱齿轮传动箱

速比：1.2581

5、压裂泵

型式：卧式三缸单作用柱塞泵

柱塞直径：Ф90～Φ115mm（任选一种）

冲程：200 mm

泵内减速比：5.8

6、润滑系统

由齿轮泵进行强制润滑。

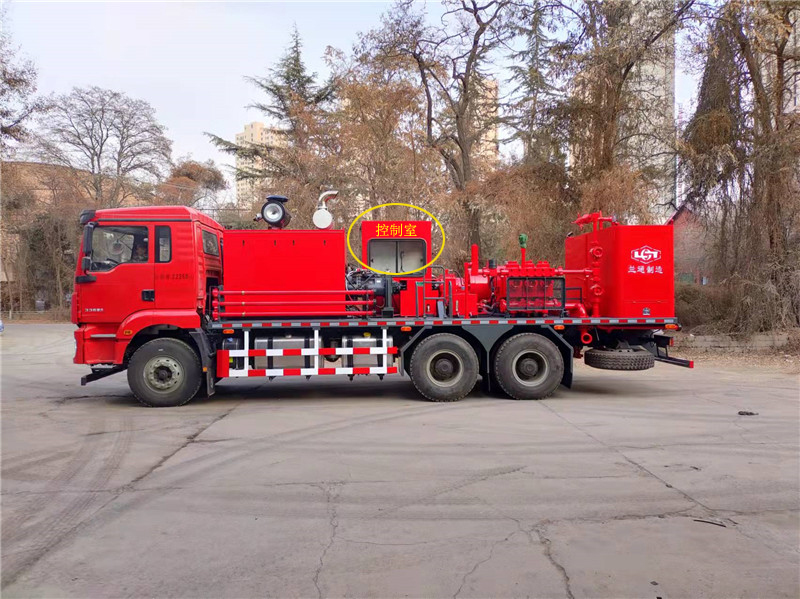

7、控制系统

由各种传感器、仪表、执行机构、操作台等组成。具有：柴油机的启动、停机功能；柴油机转速全程调速；柴油机的机油压力、冷却水温度、转速显示；三缸泵工作压力、流量显示；柴油机低油压、低水位、高水温报警系统，并具有超压保护装置等功能。

8、吸入系统

为三个吸入口，通径4"。

9、排出系统

由抗震压力表、弹簧式安全阀、旋塞阀、2"高压管组成，耐压70 MPa。

10、水箱：有效容积3m³，两半式。

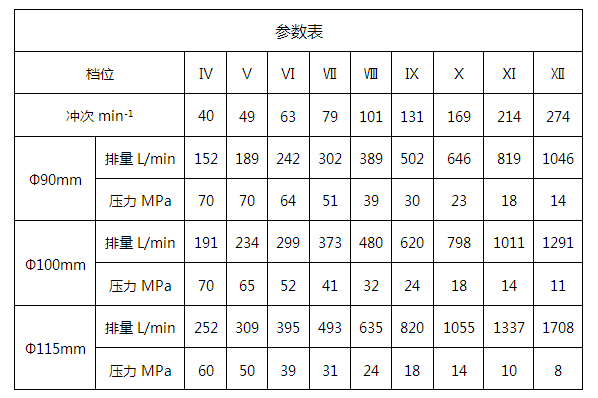

11、主要技术参数
