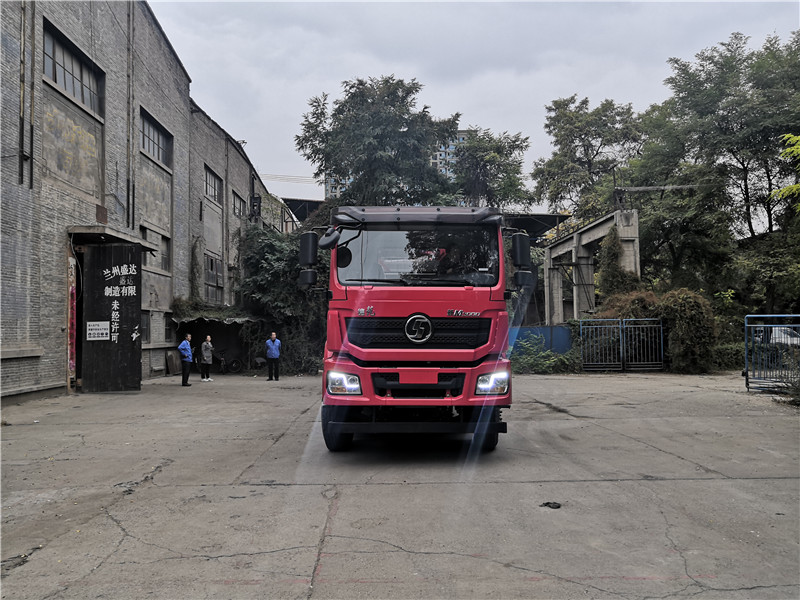

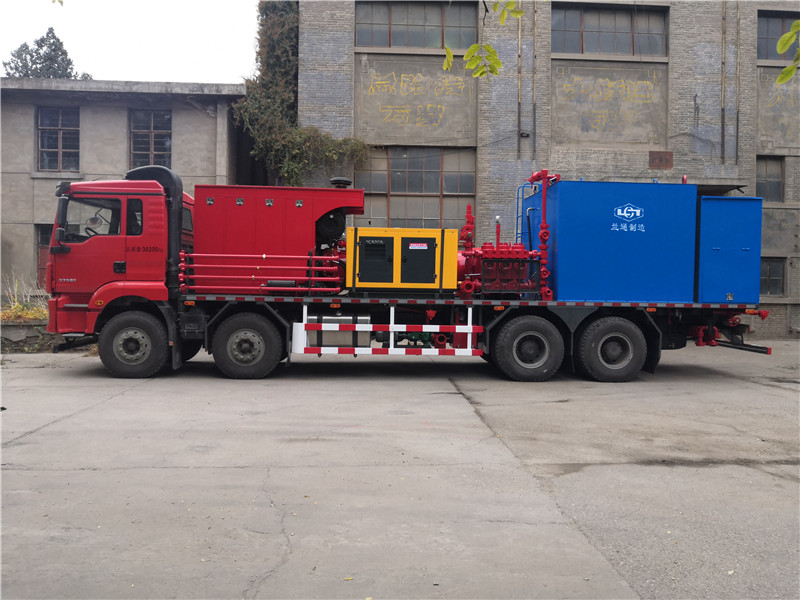

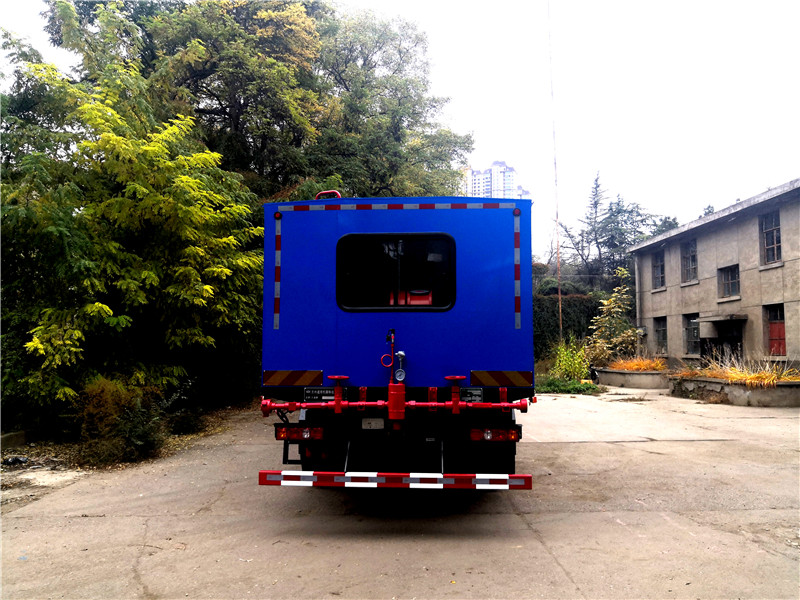

LTJ5303TXL70型洗井清蜡车

1、载重汽车

型号：陕汽德龙SX1319MC6Z1

驱动形式：8×4

轴距：1800+4575+1400mm

发动机型号：WP10H375E62（国六排放）

发动机功率：375HP

变速箱型号：12JSD180T+QH70取力器

2、台上发动机

型号：沃尔沃TAD1353VE（电喷式）

功率：345kW

转速：1800 rPm

3、变速箱

型号：贵州凯星BY620型液力变矩器

最大输入功率：469 / 2500 (kw/rpm)

最大输入扭矩：2400 N·m

最大变速比：2.25∶1

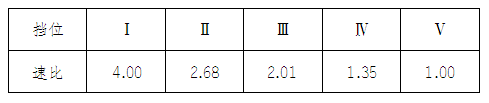

速比：

4、三轴箱

形式：二级展开式斜齿圆柱齿轮传动箱

速比：1.5

5、三缸柱塞泵

形式：卧式三缸柱塞泵（LT410）

柱塞直径：Φ90、Φ100mm

冲程：200mm

减速比：5.8

6、发电机组

型号：KDE25T3D（带涡轮增压装置）

额定功率：20kW（380 V/50 Hz）

输出电压：230～400V/50Hz

7、燃烧器

型号：TBL130P两端火轻油燃烧器（百得）

马达功率：1.5 kW

电源：220 V/380 V/50 Hz

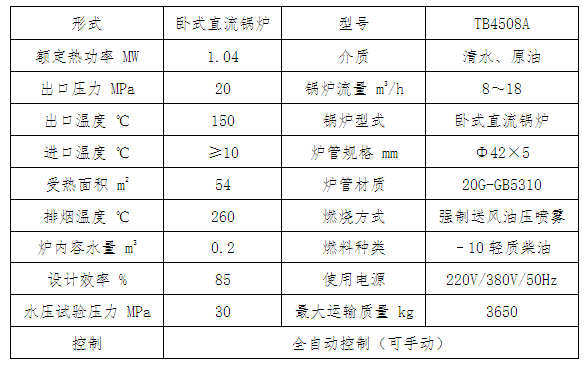

8、加热炉

9、三缸泵

型号：3DP75

转速：320R/min

流量：233L/min

柱塞直径：Ф90、Ф100mm

冲程：75mm

驱动形式：液压驱动

10、水箱

有效容积：>3m³

11、车棚

12、控制系统

13、吸入/排出管系

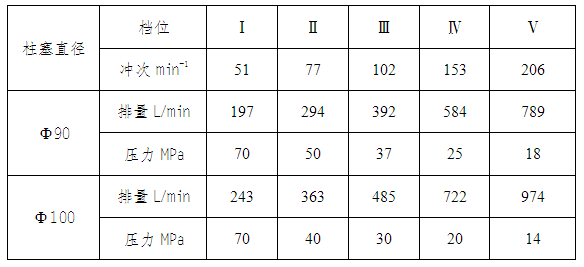

                                                参数表

⑴ 热洗工况

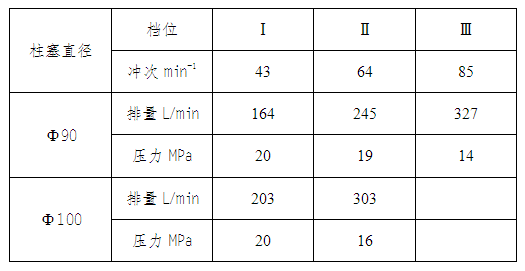

⑵ 冷洗工况

⑶ 蒸汽工况

最高排出温度：280℃

最高排出压力：6MPa

最大排量：1m³/h
