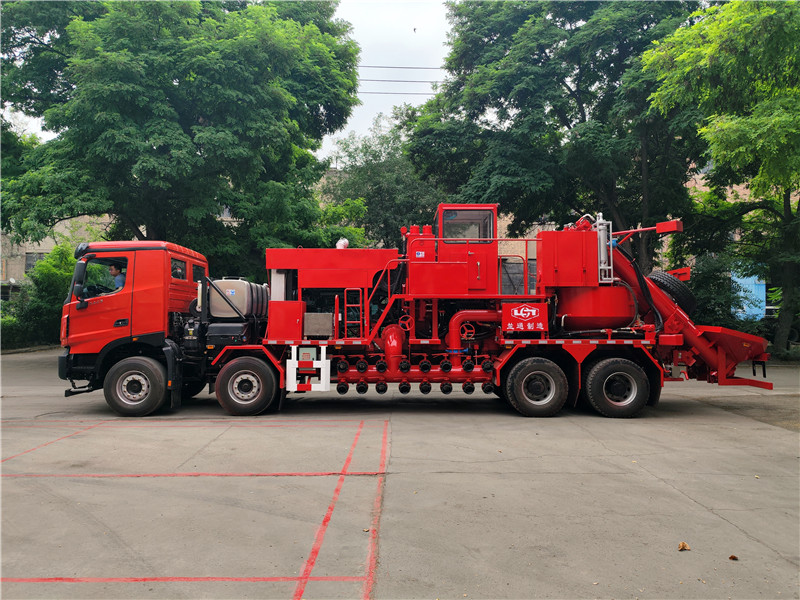

LTJ5304THS360型混砂车

1、 载重汽车　

2、 台上发动机

型号： Volvo TAD1642VE.B水冷涡轮增压电喷柴油机

额定输出功率：515 kW

额定转速：1800 r/min

最大扭矩：3150 N·m/1200～1500r/m

启动控制方式： 电启动 DC24V、DCU控制单元

3、 分 动 箱

额定输入功率：500 kW

额定输出功率：500 kW

传 动 比：i入 -出=1

啮合方式：圆柱斜齿轮常啮合式

润滑方式：强迫润滑

4、 清水泵

型号： YX － 12″×10″×14″

最大排量： 16 M³/min /（1800 r/min）（清水性能）

最大排压： 0.5 MPa

5、 砂 泵

型号： YX － 12″×10″×17.5″

最大排量： 16 M³/min /（1750 r/min）（清水性能）

最大排压： 0.6 MPa

6、混合罐

形 式：立式椭圆锥夹套罐，水力＋双路机械搅拌

容 积：2.5M³

7、螺旋输砂器

形式：双筒螺旋输砂器

最大输砂量：  5 m²/min

输砂绞龙转速：0～400 r/min

8、 液体添加剂泵（3组）

液添泵1#：3WZ－45BC三缸陶瓷耐腐柱塞泵

排量： 0～30 L/min

压力： 5 MPa

液添泵2#：3WZ－51C三缸陶瓷耐腐柱塞泵

排量： 0～50 L/min

压力： 5 MPa

液添泵3#：KCB300耐腐齿轮泵

排量：0～300 L/min

压力：0.6 MPa

9、干粉添加装置（1组）

绞龙轴转速：0～400 r/min

最大添加量：0～150 L/min

料斗容积：70 L

10、液压系统

11、控制系统

12、吸入/排出管系
