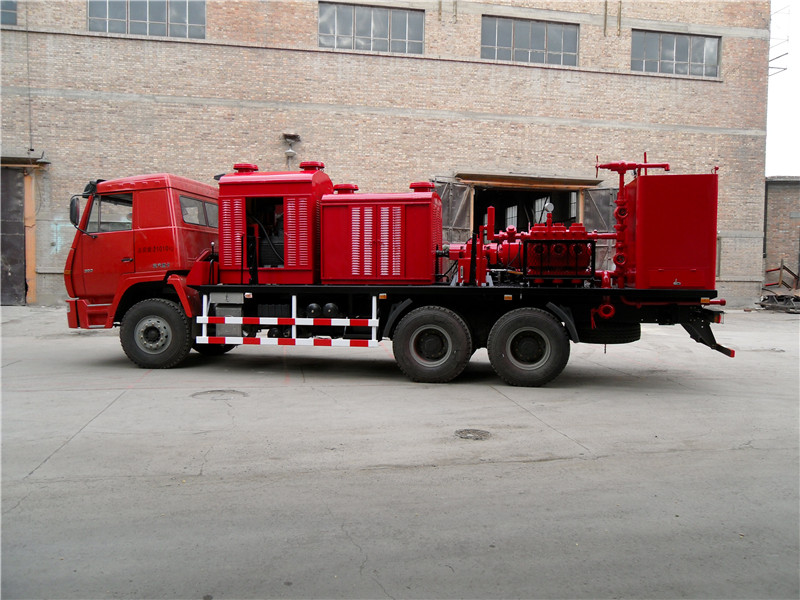

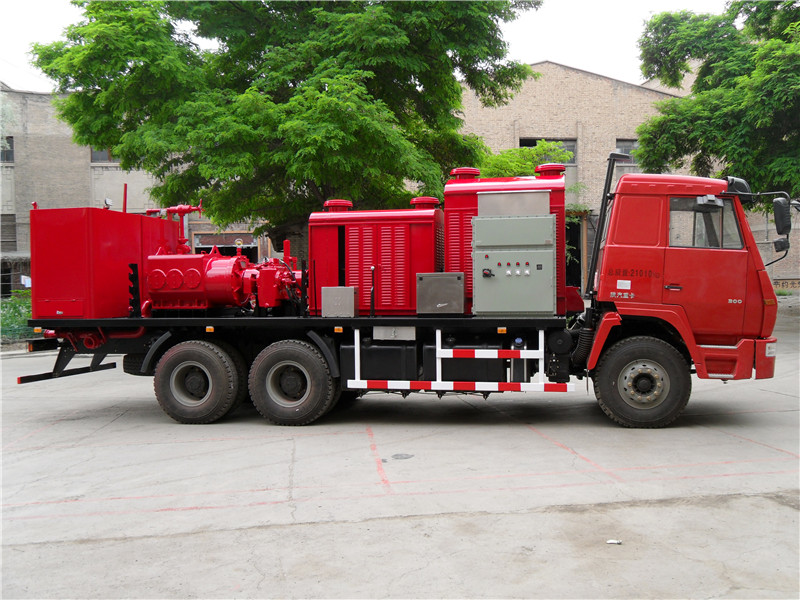

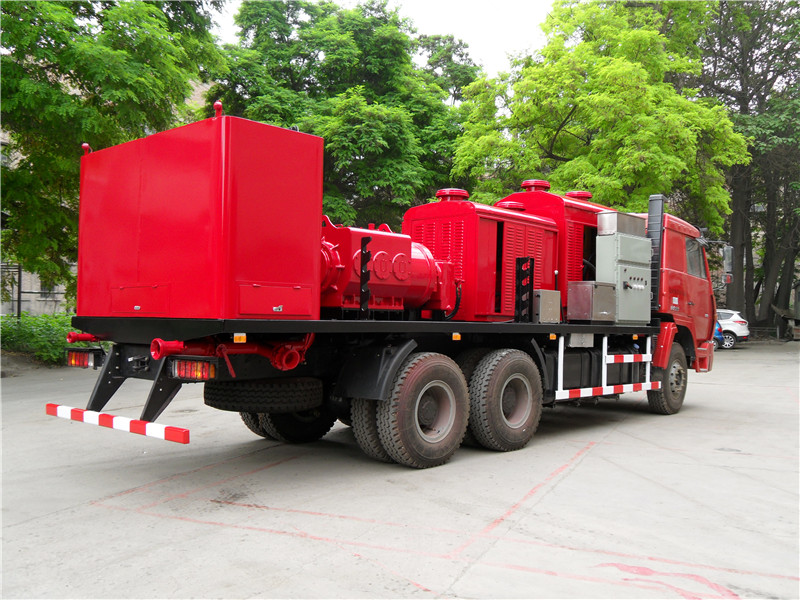

700型电驱压裂车

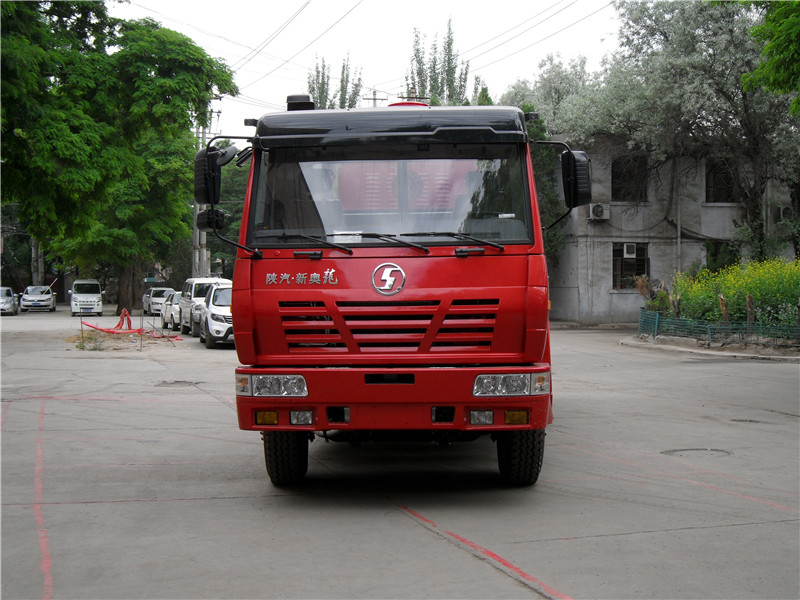

1、底盘车

型号：陕汽德龙SX1259MC41

驱动形式：6×4

轴距：4375+1400  mm

发动机型号：WP9H.336E62（国六排放）

功率：247 kw

2、变频电机

型号：YVF2-315L2-4（带变频器及变频控制柜）

功率：200kw

供电电压：380V

频率：50Hz

3、传动轴（Φ180）

扭矩：2000N.m    L≈500mm

4、变速箱

型号：贵州凯星BY510

5、传动轴（Φ200mm）

扭矩：20000N.m

L＝700mm

6、三轴箱

速比：1.5

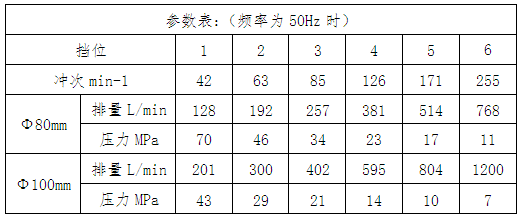

7、三缸泵（行星减速器）

冲程：200mm

柱塞直径：Φ80、100mm

泵减速比：5.8

8、控制系统

9、润滑系统

11、冷却系统

12、吸入与排出管系
