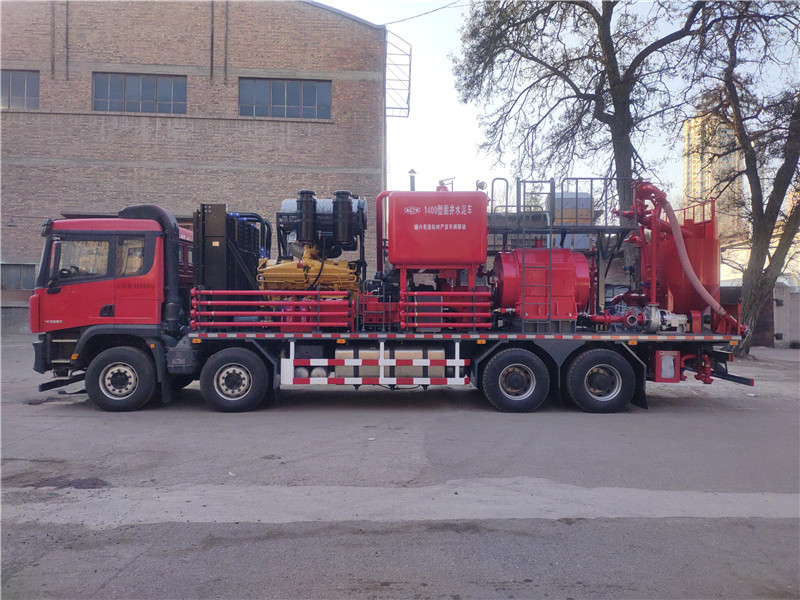

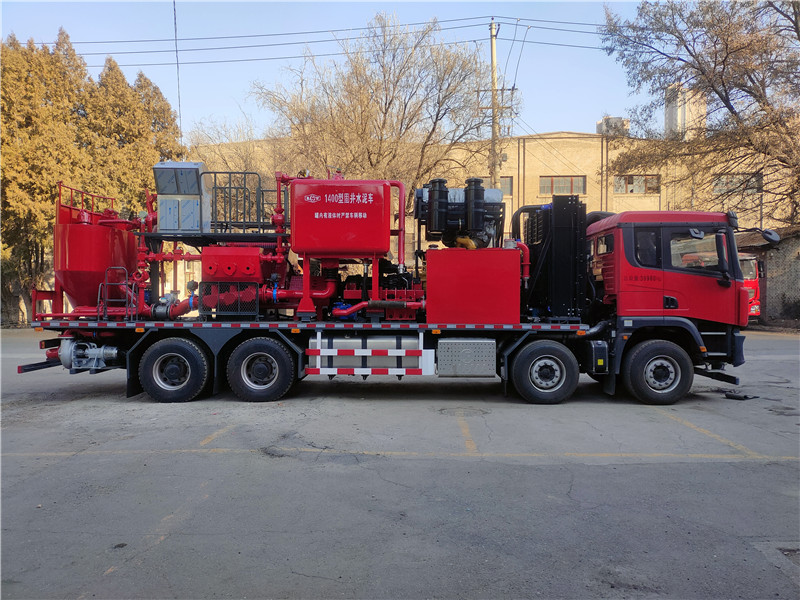

LTJ5402TGJ140型固井水泥车

一、用途：

可用以油田油井的固井、固表面、挤水泥等作业。

二、主要配置

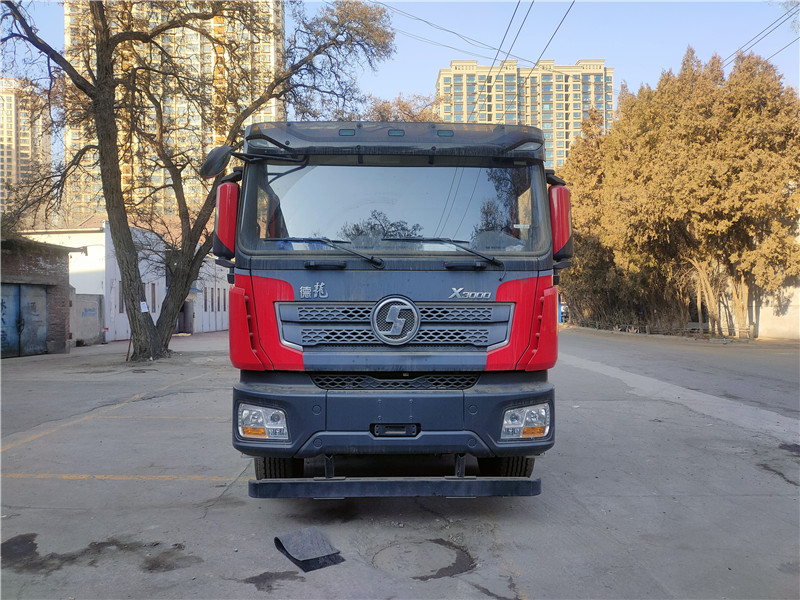

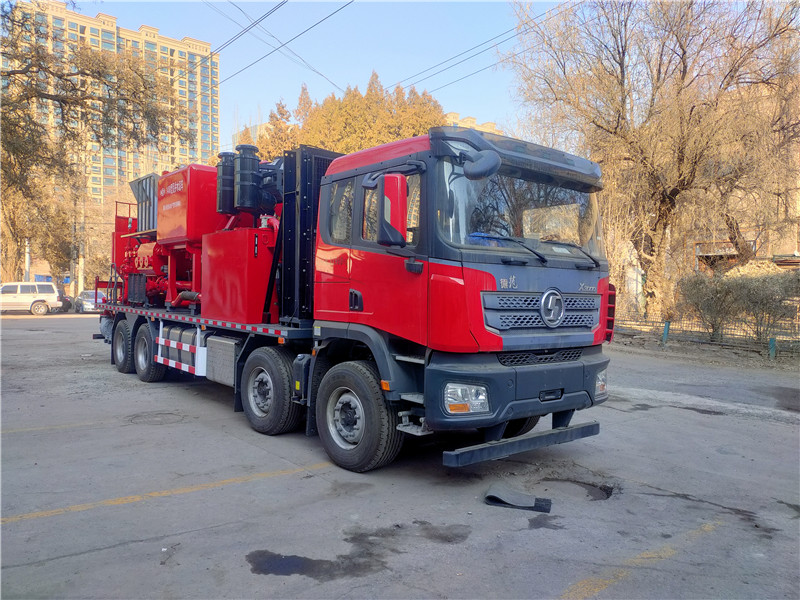

1、载重汽车：陕汽德龙SX5419TXJMC6Z1/8×4

轴距：1800+4575+1400 mm

发动机型号：WP10H400E62（国六排放）

变速箱型号：12JSD200T

轮胎：钢丝胎

2、台上柴油机：康明斯柴油机

功率：1400 HP

转速：1800 rPm

3、变速箱：艾里逊变速箱

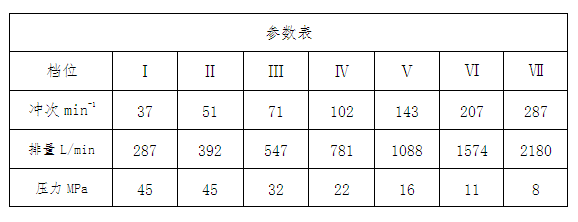

4、压裂泵

形式：三缸单作用柱塞泵

型号：3ZB105-2000

柱塞直径：Φ127mm

柱塞冲程：203.2mm

5、喷射泵

排量：1600L/min

扬程：0.84～1.12MPa

6、循环泵

排量：3.18m3/min

扬程：0.35MPa

7、灌注泵

排量：3.18m3/min

扬程：0.35MPa

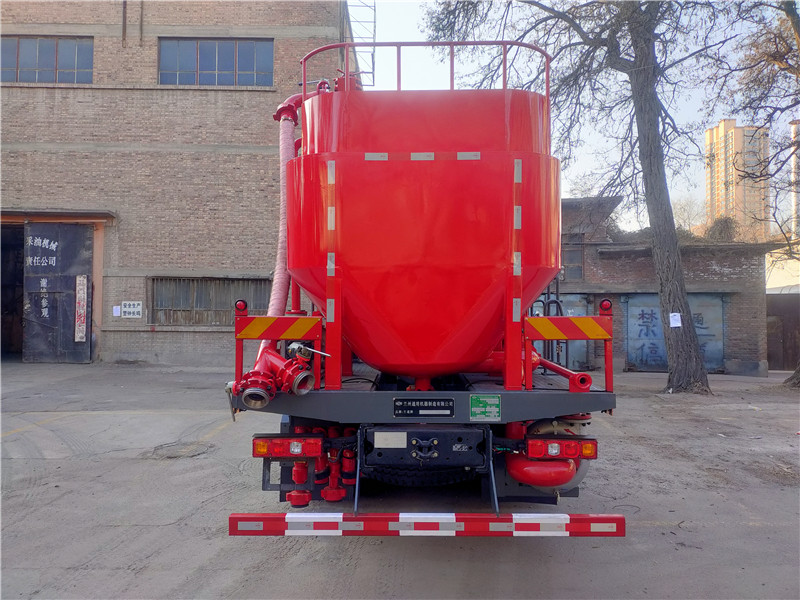

8、水箱：容积4m³。

9、混合器

喷射式混浆，二次混浆加叶片式搅拌器搅拌

11、密度计：棒式非放射性密度计

12、液压系统（闭式）

13、控制系统

14、吸入与排出管系

⑴、吸入管径为4"

⑵、排出管径为3"

15、辅助吸入与排出管系

16、进灰管径Ф100 mm；排出管径Ф50 mm

17、气路控制系统

三、总体技术参数

最大排量：3150 L/min

最高压力：70 MPa

水泥浆密度控制范围：2～2.5 g/ cm3

最大泥浆混合能力：3150 kg/min

外形尺寸：11800×2500×3960mm

总重量：≈34T
